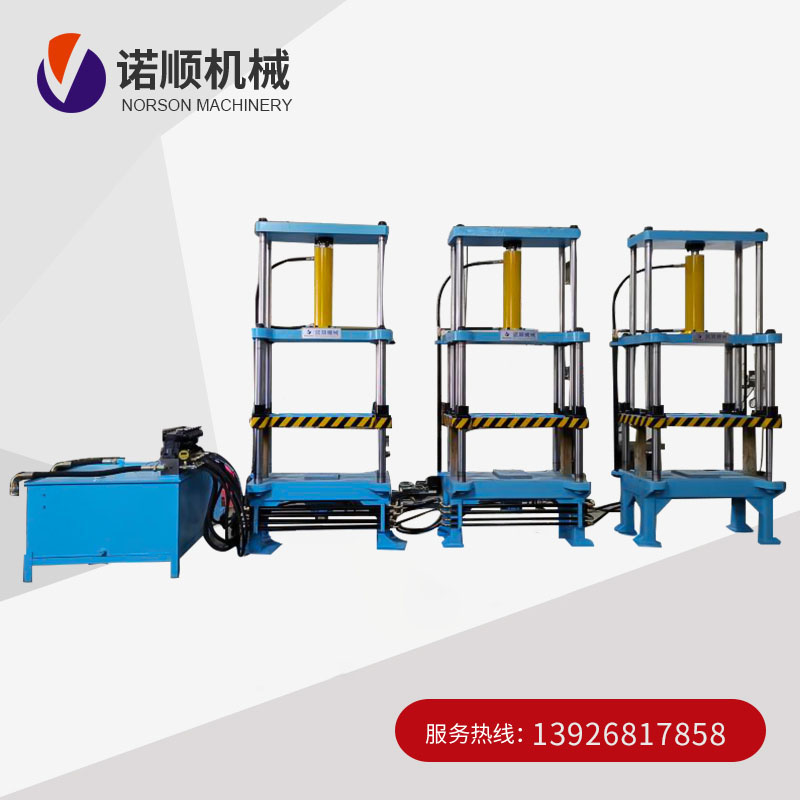

铝合金浇铸机工作原理的核心是“让铝液在模具里‘听话’—— 填满型腔、平稳凝固、顺利脱模”，不同机型的设计都是为了适配不同铸件的形状、精度和产能需求。
那么，关于铝合金浇铸机的核心部件有哪些呢？
一、铝液处理与输送系统（核心：保证铝液纯净、稳定供给）
负责铝液的熔化、保温、提纯和转运，是浇铸的 “原料保障”，核心部件包括：
熔炉 / 保温炉
作用：熔化铝合金锭（或回收铝），并将铝液保温在 650-720℃（适配不同合金熔点），确保铝液流动性；
类型：重力浇铸机多配 电阻炉 / 燃气炉（成本低），压铸机 / 低压浇铸机配 电磁感应炉（加热均匀、控温精准）；低压浇铸机还需专用 密封保温炉（配合低压气体推动铝液）；
关键材质：炉体衬里用高铝质耐火材料（耐高温、抗铝液腐蚀），加热元件用镍铬合金（电阻炉）或感应线圈（电磁炉）。
精炼 / 除气装置
作用：去除铝液中的氧化渣、气体（氢气为主），避免铸件产生气孔、夹渣缺陷；
核心部件：精炼剂投放器、氩气 / 氮气吹扫枪（惰性气体 “气泡携带” 杂质上浮）、过滤箱（内置陶瓷过滤板，拦截细小杂质）；
选型要点：大批量生产需配 “在线除气系统”（连续作业），小批量可手动操作。
铝液转运部件
作用：将保温炉中的铝液精准输送至模具浇口，避免飞溅、降温；
类型：重力浇铸机用 浇包（人工 / 机械臂操控），压铸机用 压射室 + 压射杆（直接承接铝液），低压浇铸机用 升液管（密封式，连接保温炉与模具，铝液通过管道 “顶入” 型腔）；
材质：浇包 / 压射室用耐热钢（如 H13、3Cr2W8V），升液管用电熔刚玉或氮化硅陶瓷（耐高温、不污染铝液）。
二、模具系统（核心：决定铸件形状与精度）
模具是铸件的 “成型模板”，配套部件需保证模具固定、定位精准，核心包括：
模具本体（动模 + 定模）
作用：通过型腔（与铸件形状一致）让铝液冷却成型，动模可移动（配合开合），定模固定在机架上；
材质：型腔用 H13 热作模具钢（耐高温、耐磨，可承受铝液反复冲击），大型模具可加预硬钢镶块（降低成本）；
关键设计：内置冷却水道（控温）、顶针孔（脱模）、浇口 / 冒口（铝液流入 / 补缩）。
模架与导向机构
作用：固定动模、定模，保证开合模时模具精准对齐（避免错位导致铸件飞边、尺寸偏差）；
核心部件：导柱 + 导套（导向定位）、模板（承载模具）、拉杆（平衡锁模力）；
材质：导柱 / 导套用轴承钢（GCr15），表面淬火处理（耐磨）；模板用 Q235 或钢板焊接（高强度、抗变形）。
脱模机构
作用：铸件冷却后，将其从模具型腔中顶出，避免粘模；
核心部件：顶针（分布在型腔死角，最常用）、顶板（带动顶针同步动作）、顶杆油缸 / 气缸（提供顶出动力）；
设计要点：顶针位置需避开铸件受力面，顶出力度均匀（防止铸件变形）。
三、合模与锁模系统（核心：保证模具闭合牢固，抵抗铝液压力）
负责模具的开合动作，同时在铝液注入时提供足够锁模力（防止模具被铝液压力撑开），是浇铸机的 “力量核心”：
合模驱动装置
作用：驱动动模移动，实现模具的 “闭合 - 锁紧 - 打开” 循环；
类型：小型重力浇铸机用 手动 / 气动合模（成本低），中大型机用 液压合模（推力大、平稳），高端压铸机用 伺服液压合模（控速精准、节能）；
核心部件：液压泵、合模油缸、活塞杆（液压驱动），或伺服电机 + 滚珠丝杠（电动合模）。
锁模机构
作用：模具闭合后，提供足够锁模力（单位 kN），抵抗铝液注入时的胀模力；
类型：压铸机常用 曲肘式锁模（力放大效果好，锁模牢固），重力 / 低压浇铸机用 直压式锁模（结构简单）；
关键参数：锁模力需匹配铸件尺寸（如压铸机锁模力 = 铸件投影面积 × 铝液压力 × 安全系数）。
调模装置
作用：调整模具闭合后的间隙（保证密封），适配不同厚度的模具；
核心部件：调模螺母、丝杆（手动 / 电动调节），部分高端机配 “自动调模系统”（根据模具厚度自动校准）。
四、铝液注入系统（核心：按工艺精准注入铝液，机型差异最大）
是不同浇铸机的 “核心差异部件”，决定铝液注入的动力、速度和稳定性：
重力浇铸机：浇注机构
核心部件：机械臂式浇包（或手动浇包）、浇口定位装置；
关键设计：可调节浇注角度、速度（避免铝液飞溅或填充不足），部分自动机型配 “浇注流量控制系统”（按铸件需求精准控量）。
压力浇铸机（压铸机）：压射系统
作用：高压、高速将铝液压入模具型腔，是压铸机的 “心脏”；
核心部件：
压射室（承接铝液的 “容器”，耐热钢材质）；
压射杆（高压推动铝液，前端配压射头，耐磨、密封）；
压射油缸（提供 10-150MPa 高压，液压驱动）；
蓄能器（瞬间释放高压，保证压射速度）。
低压浇铸机：低压控制系统
核心部件：密封保温炉、升液管、压力调节阀（控制氮气 / 氩气压力 0.02-0.15MPa）、液位传感器（监测铝液高度）；
关键：压力控制精度（±0.005MPa），确保铝液平稳 “顶入” 型腔，无飞溅。
离心浇铸机：旋转系统
核心部件：旋转主轴、电机（变频调速，500-3000r/min）、模具卡盘（固定模具，保证旋转同心度）；
材质：主轴用 45 号钢（调质处理，抗扭强度高），电机配变频控制器（精准调转速，适配不同管状铸件）。
五、冷却与温控系统（核心：控制凝固速度，保证铸件质量）
通过冷却模具和铝液，实现快速凝固，同时避免铸件裂纹、缩孔，核心部件：
模具冷却水道
作用：内置在模具型腔周围，通入冷却水（或导热油），控制模具温度在 150-350℃；
设计要点：水道需贴近型腔（降温均匀），厚壁铸件区域水道加密，薄壁件水道疏布；
配套部件：冷却水泵、冷却塔（循环冷却水源）、温度传感器（实时监测模具温度）。
温控仪表 / PLC
作用：精准控制熔炉温度、模具温度、冷却水温，避免温度波动导致铸件缺陷；
核心：数显温控器（控温精度 ±5℃）、PLC 模块（联动调整加热功率、冷却水量）。
六、自动化与控制系统（核心：实现连续作业，提升效率与精度）
现代浇铸机的 “大脑”，负责协调各部件动作（开合模、注液、冷却、取件），核心部件：
PLC 控制系统
作用：编程控制整个生产节拍（如 “合模→注液→冷却→开模→取件” 循环），联动各部件动作；
关键功能：参数存储（不同铸件的温度、压力、时间参数）、故障报警（如温度异常、模具错位）；
选型：工业级 PLC（如西门子、三菱），支持扩展模块（适配自动化设备）。
执行机构
作用：按 PLC 指令完成机械动作，核心包括：液压阀组（控制合模、压射、顶出的液压回路）、伺服电机（精准控制移动距离 / 速度）、气缸 / 油缸（动力输出）；
关键：液压阀组需耐高压（压铸机常用 31.5MPa 级），伺服电机需高精度（定位误差 ±0.01mm）。
自动化辅助部件（中高端机型必备）
机械臂：负责取件、清理模具、喷涂脱模剂（替代人工，提升效率）；
视觉检测系统：检测铸件是否脱模、有无明显缺陷（如飞边、缺料）；
输送带：将取出的铸件转运至后加工区（如去毛刺、热处理）。
七、安全与防护系统（核心：保障设备稳定与人员安全）
安全门 / 防护栏：模具开合区域、铝液输送路径设置防护（联动停机，开门即停）；
紧急停止按钮：设备关键位置（操作台、机身两侧）设置急停，应对突发故障；
防泄漏装置：熔炉、压射室下方设接铝盘（防止铝液泄漏烫伤）；
排气系统：炉体上方设排烟罩（排出熔化时的废气、粉尘）。
